IWF

Besi IWF (I Wide Flange) adalah jenis baja profil struktural berbentuk huruf I atau H dengan flensa (sayap) lebar dan badan tengah (web) tebal. Profil ini dirancang untuk menahan beban lentur dan tekan secara optimal, menjadikannya salah satu material utama dalam struktur baja modern.Besi IWF banyak digunakan pada bangunan bertingkat, jembatan, gudang besar, pabrik, dan infrastruktur berat, karena kekuatan serta kestabilannya yang tinggi terhadap beban vertikal dan horizontal.

Fungsi Utama

Penopang Struktur Bangunan (Main Structural Member)
Sebagai balok dan kolom utama dalam sistem rangka baja, menahan beban gravitasi dan gaya lateral.
Menahan Gaya Lentur dan Tekan
Flensa atas dan bawah berfungsi menahan momen lentur, sementara web tengah menahan gaya geser.
Stabilitas dan Efisiensi Desain
Bentuknya yang simetris memberikan distribusi beban yang merata, sehingga efisien digunakan untuk bentang panjang dan struktur berat.

Ukuran dan Standar

Ukuran umum di pasaran (dalam mm):
100×50, 150×75, 200×100, 250×125, 300×150, 400×200, hingga 600×200

Parameter Ukuran:

Tinggi web (H): 100–600 mm
Lebar flange (B): 50–200 mm
Ketebalan web/flange: 5–20 mm
Panjang standar: 6 m atau 12 m per batang

Standar Mutu:

JIS G3101 SS400 / SS490
ASTM A36 / A572
SNI 07-2050-2002

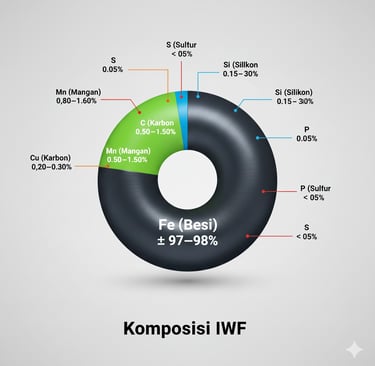

Komposisi Kimia (Estimasi Umum)

Fe (Besi)± 97–98 : Struktur utama logam
C (Karbon)0,20 – 0,30 : Meningkatkan kekerasan & kekuatan tarik
Mn (Mangan)0,50 – 1,50 : Meningkatkan ketangguhan dan kekuatan geser
Si (Silikon)0,15 – 0,30 : Menambah elastisitas dan kekuatan suhu tinggi
P (Fosfor)< 0,05 : Meningkatkan kekerasan namun harus dibatasi
S (Sulfur)< 0,05 : Mempengaruhi kelenturan, harus rendah

Karakteristik Fisik

Penampang berbentuk I atau H yang simetris.
Flange lebar memberi kemampuan tinggi menahan momen lentur.
Web tebal menjaga kekakuan dan menahan gaya geser.
Kekuatan tarik: 400 – 600 MPa
Modulus elastisitas: ±200 GPa
Warna khas: abu-abu metalik, dengan permukaan halus hasil canai panas.

Keunggulan Besi IWF

✅ Kekuatan tinggi terhadap beban tekan dan lentur
✅ Stabil dan efisien untuk struktur besar
✅ Mudah disambung dengan baut atau las
✅ Memiliki toleransi dimensi presisi tinggi
✅ Umur panjang dan minim perawatan

Kelemahan

❌ Berat relatif tinggi, sehingga biaya transportasi dan pemasangan lebih besar.
❌ Harga lebih mahal dibanding kanal C atau UNP.
❌ Membutuhkan alat bantu khusus (crane/forklift) saat pemasangan.
❌ Perlindungan korosi wajib untuk lingkungan terbuka (cat, galvanis, atau coating epoxy).

Aplikasi Penggunaan

Kolom dan balok utama bangunan bertingkat
Rangka atap dan dinding gudang baja
Struktur jembatan baja dan flyover
Rangka crane dan rel lintasan
Struktur dermaga, pabrik, dan power plant
Kerangka alat berat dan konstruksi industri
